 Rechenapparat Addor




Copyright 1927 by Th.Biechlinger, Munich, Germany

Addor
InvNr. 20-08

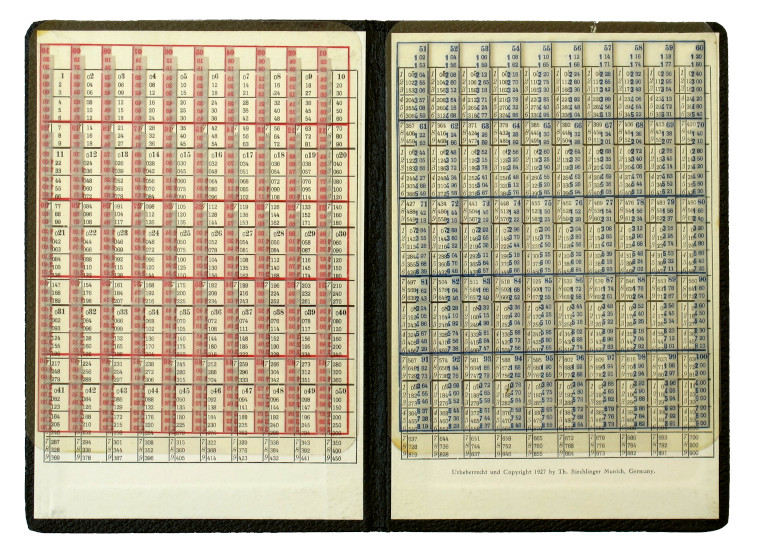

Multiplizierhilfe in Form einer Falttafel der Grösse 2 x 13,5 x 20 cm.

Auf den Grundtafeln befinden sich links die Produkte (1..9) x (1..50) und rechts die Produkte (1..9) x (51..100).
Die gleichen Produkte stehen in rot und blau getrennt auf zwei durchsichtigen Hartfolien.

Multipliziertafeln




Das Besondere dieser Multiplizierhilfe besteht darin, dass man die Produkte auf der Grundtafel mit
denen auf den Folien kombinieren kann. Sie lässt sich so auf die Produkte bis (1..9) x (101..9999) erweitern.

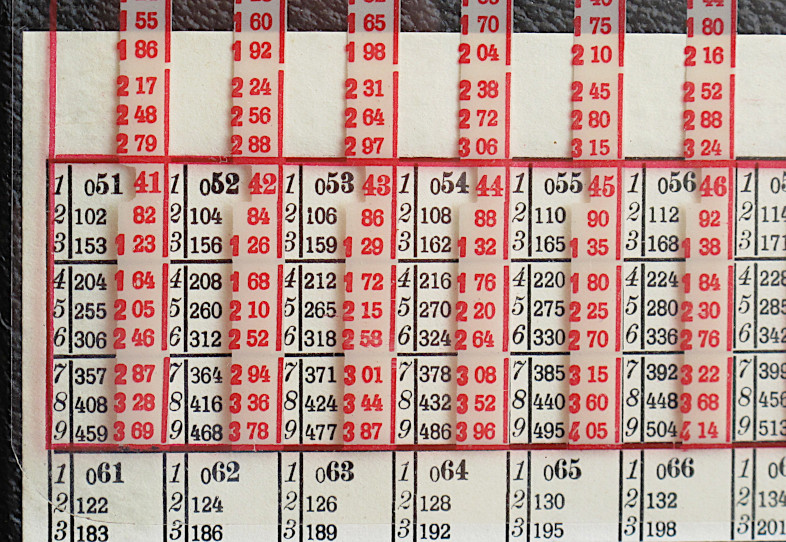

Das Beispiel unten zeigt in der linken Spalte die 1- bis 9-fachen von 5141, im Ergebnis zusammengesetzt
aus den Vielfachen von 51 auf der Grundtafel und den Vielfachen von 41 auf der darüber liegenden Folie

Beispiel

Das Problem bringt wie nicht anders zu erwarten der Zehnerübertrag mit sich. Das Ergebnis von 2 x 5141
kann man noch sofort als 10282 abschreiben . Sobald das Teilprodukt auf der Folie dreistellig wird, muss
die Hunderterziffer dieses Produkts zu dem Teilprodukt auf der Grundtafel addiert werden. Das Ergebnis
von 3 x 5141 = 15423 besteht daher von rechts nach links aus den Teilen 23 und 153 + 1 = 154. Dieser
Übertrag kann sich sogar über mehrere Stellen erstrecken, wie bei 9 x 5141 = 46269 mit 69 rechts im
Ergebnis sowie 459 + 3 mit zweiÜberträgen.


  .

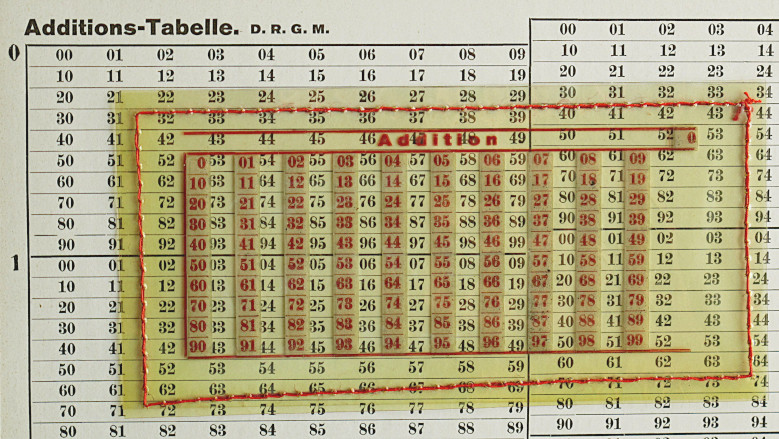

Die Multiplizierhilfe bringt noch etwas Aussergewöhnliches mit, nämlich eine Addiertafel für (0..999) + (0..99)

Addierhilfe

Die Grundtafel enthält den ersten Summanden 00 bis 999, geordnet in Blöcken nach der Hunderterziffer, die
am Rand links und rechts gezeigt wird. Die Folie darüber trägt den zweiten Summanden 0 bis 99.
Legt man nun die Additionsfolie mit der Null links oben an einen Summanden auf der Grundtafel an kann man
die Summe unter der Folie ablesen. Ein Zehnerübertrag im Ergebnis und damit in der Ablesung wird dadurch
hervorgehoben, dass das Ergebnis im nächsten Hunderterblock liegt.
Subtrahieren ist ebenfalls möglich.


  .
